污水處理設備工藝流程
污水經格柵進入調節池后經提升泵進入生物反應器，通過PLC控制器開啟曝氣機充氧，生物反應器出水經循環泵進入膜分離處理單元，濃水返回調節池，膜分離的水經過快速混合法氯化消毒（次氯酸鈉、漂白粉、氯片）后，進入中水貯水池池。反沖洗泵利用清洗池中處理水對膜處理設備進行反沖洗，反沖污水返回調節池。通過生物反應器內的水位控制提升泵的啟閉。膜單元的過濾操作與反沖洗操作可自動或手動控制。當膜單元需要化學清洗操作時，關閉進水閥和污水循環閥，打開藥洗閥和藥劑循環閥，啟動藥液循環泵，進行化學清洗操作。

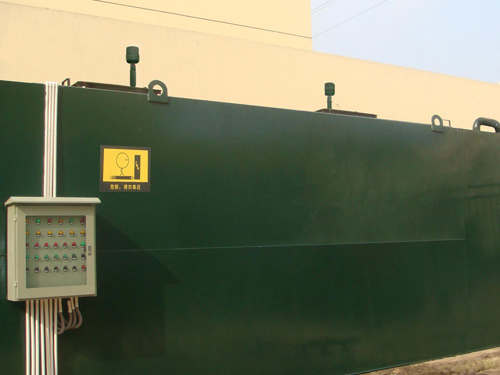

本一體化生物反應器采用可編程序控制器（PLC）控制。有以下功能：
·膜生物反應器全過程采用自動控制系統，大大減少了運行管理費用。
·當生物反應器內水到高水位時，提升泵停止運行，當水位降至低水位時提升泵自動開啟。
·根據中水貯水池水位自動開啟、關閉循環泵。
·自動開啟、關閉加藥泵，加藥量可根據需要調整。
·自動運行膜清洗、消毒程序。
·電機設有過流、過載保護。
已建的中水回用工程普遍存在處理效果欠佳、運行費用較高、設施占地面積較大等問題，處理設施運轉不理想。因此我國的城市中水處理事業迫切需要開發經濟適用的處理工藝和配套設備。
MBR工藝特點
膜生物污水處理技術應用于廢水再生利用方面，具有以下幾個特點：
（1）能進行固液分離，將廢水中的懸浮物質、膠體物質、生物單元流失的微生物菌群與已凈化的水分開。分離工藝簡單，占地面積小，出水水質好，一般不須經三級處理即可回用。
（2）可使生物處理單元內生物量維持在高濃度，使容積負荷大大提高，同時膜分離，使處理單元水力停留時間大大的縮短，生物反應器的占地面積相應減少。
（3）由于可防止各種微生物菌群的流失，有利于生長速度緩慢的細菌（硝化細菌等）的生長，從而使系統中各種代謝過程順利進行。
（4）使一些大分子難降解有機物的停留時間變長，有利于它們的分解。
〔5〕膜處理技術與其它的過濾分離技術一樣，在長期的運轉過程中，膜作為一種過濾介質堵塞，膜的通過水量運轉時間而逐漸下降有效的反沖洗和化學清洗可減緩膜通量的下降，維持MBR系統的有效使用壽命。
（6）MBR技術應用在城市污水處理中，由于其工藝簡單，操作方便，可以實現全自動運行管理。
